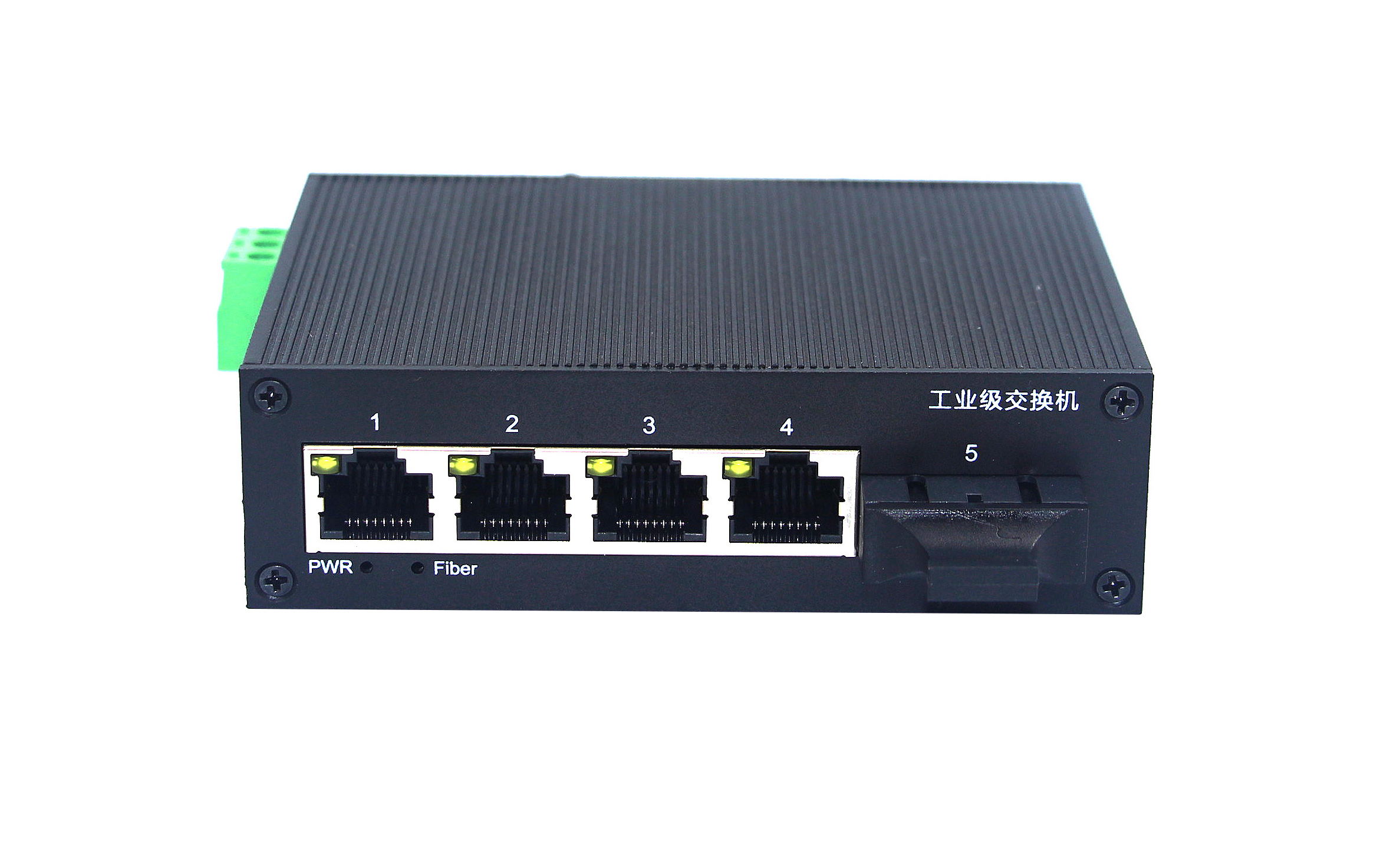

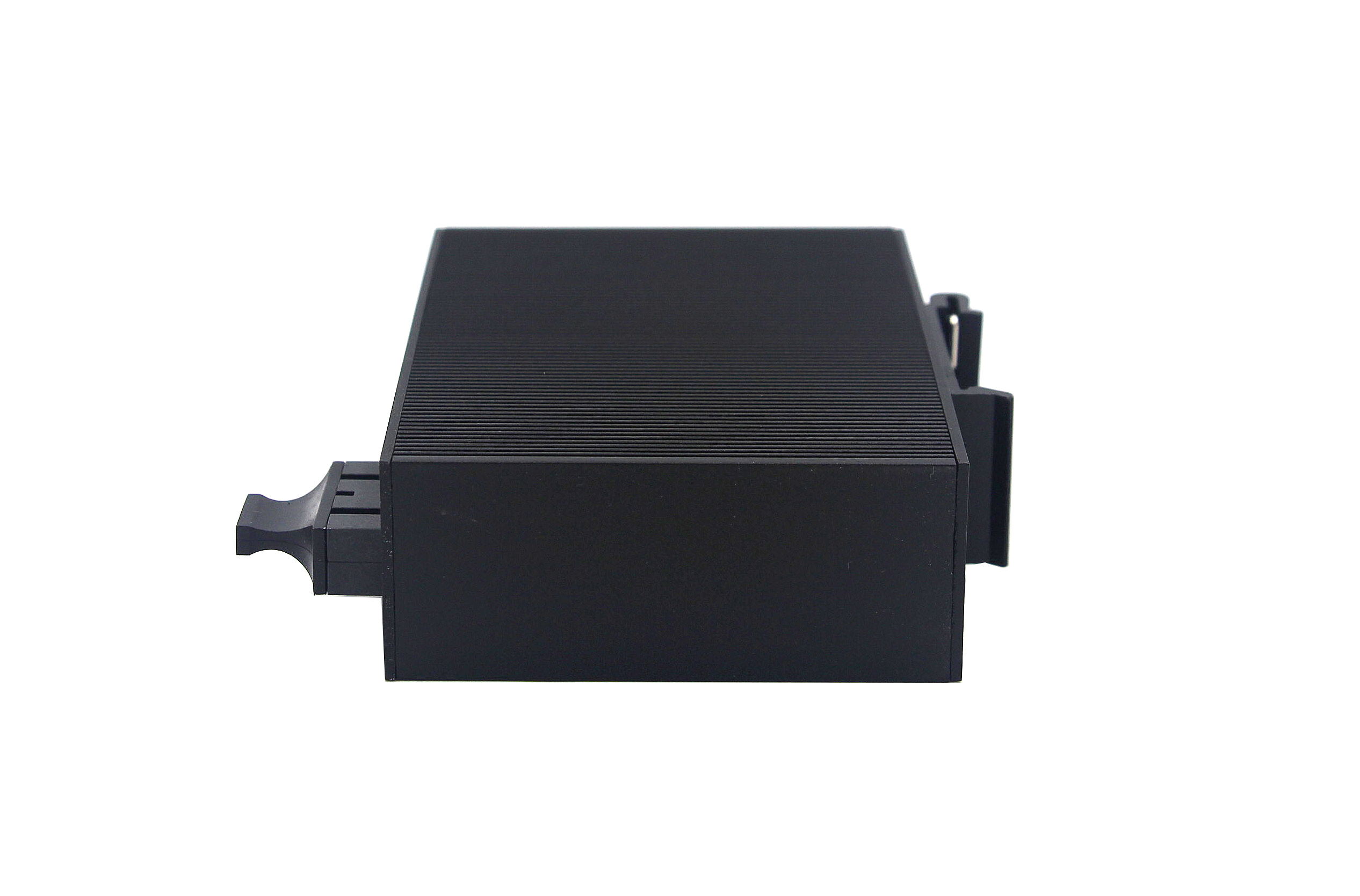

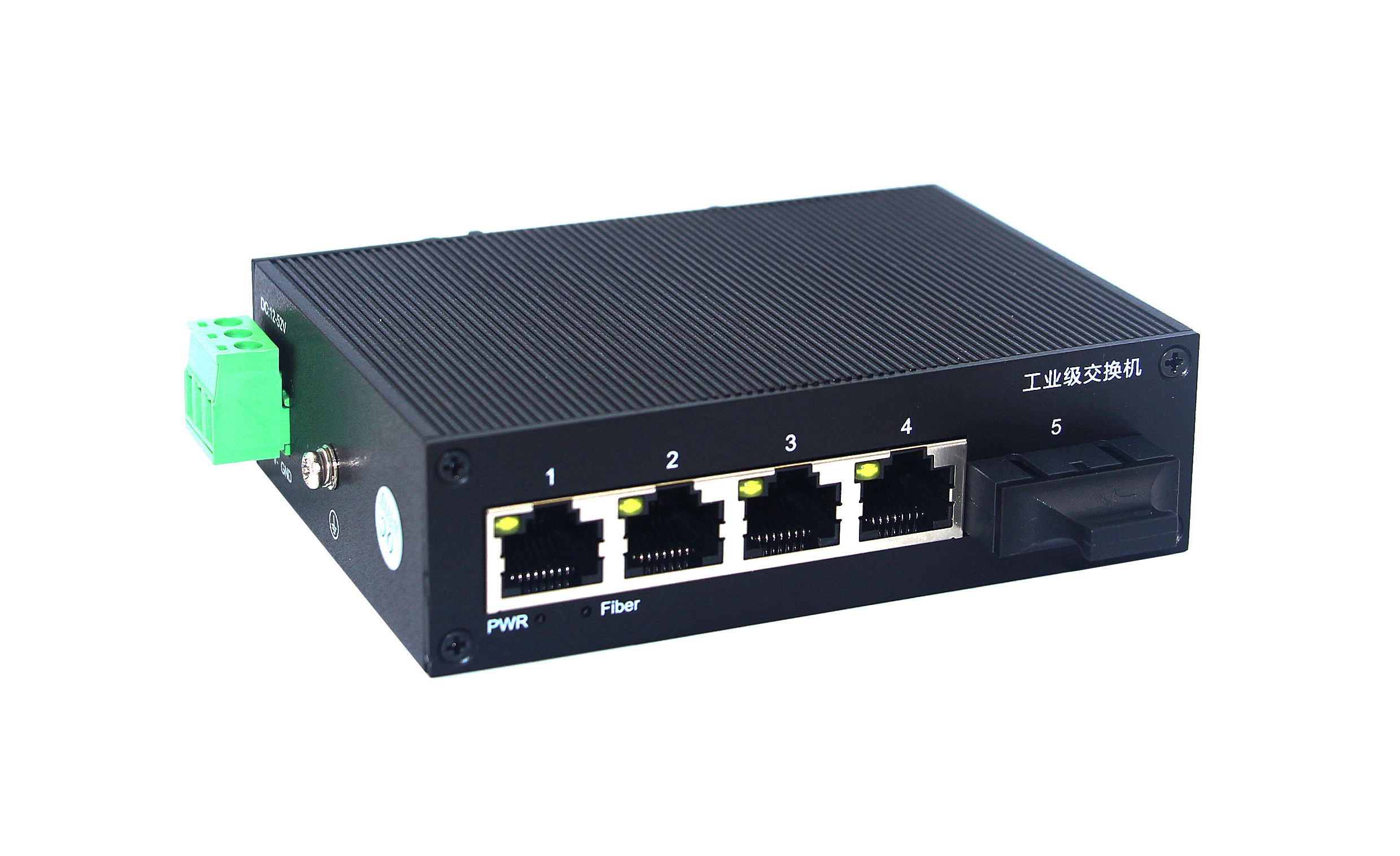

千兆1光4電工業級以太網交換機
4路千兆電口+1路千兆FX光口工業級以太網交換機，支持4個100Base-T/1000Base-TX電口和1個1000Base-X光口。產品符合FCC、CE、ROHS標準。YH300-AF14G系列交換機具有-30℃～75℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌的安裝特性、寬溫操作及擁有IP40防護等級的外殼及LED指示燈，使YH300-AF14G成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
|
技術參數 |
|
|
產品名稱 |
1000M 1光4電工業級光纖收發器 |
|
產品型號 |
YH300-AF14G |
|
產品描述 |
4路千兆電口+1路千兆光口工業級光纖收發器 |
|
端口描述 |
4個RJ45端口+1個光纖接口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
|
RJ45端口 |
10/1000BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
|
雙絞線 |
10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤100 meter) |
|
交換機屬性 |
應用層級 ：二層 背板總帶寬 ：14Gbps |
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口（Link） |
|
電源 |

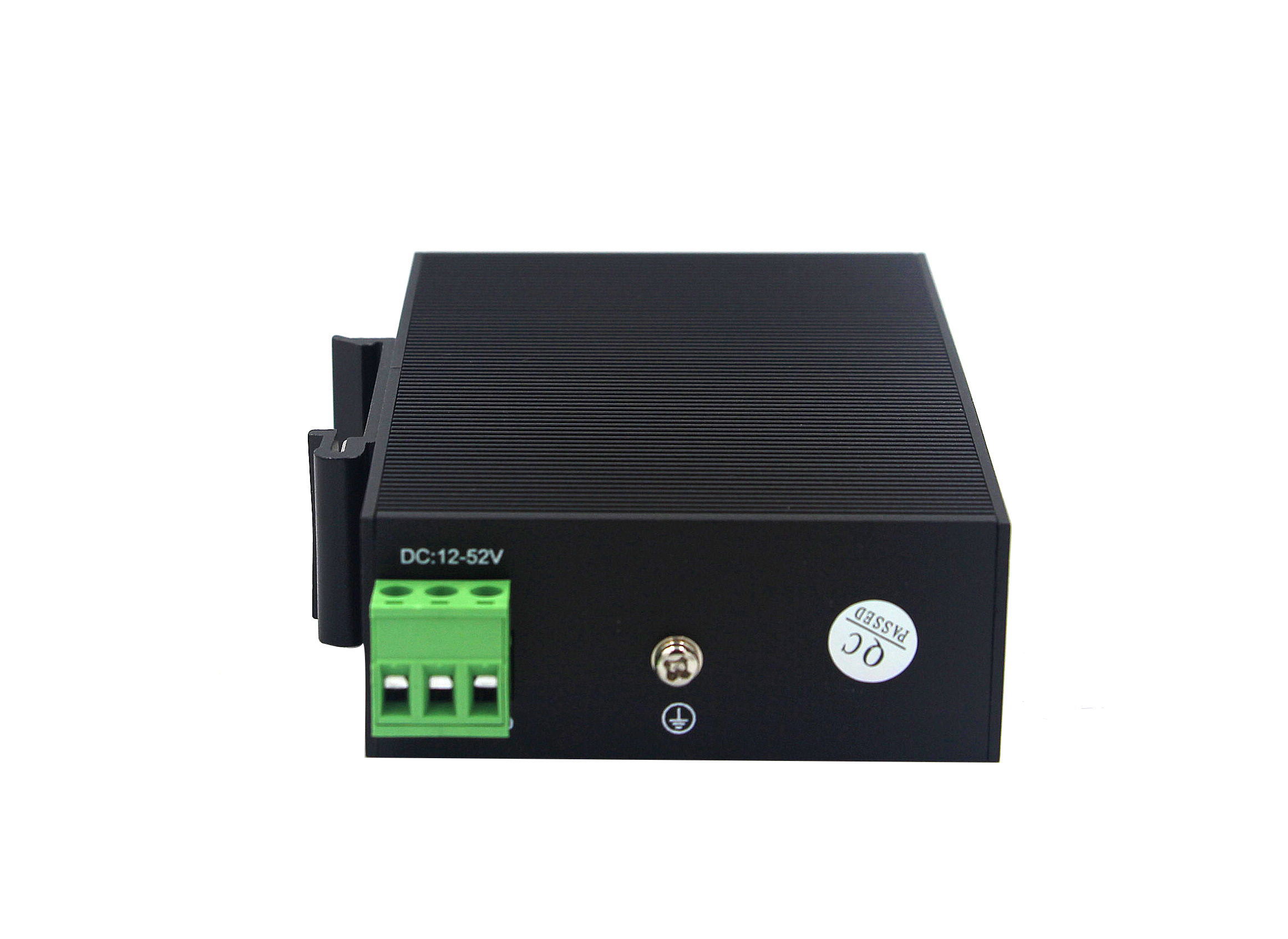

輸入電壓：DC12~52V（雙電源冗余備份） 接入端子：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-30～75 °C（-30～175 °F） 儲存溫度 : -40～75 °C（-40～175 °F） 相對濕度 : 5%～95%(無凝露） |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：IP40防護等級，金屬外殼 散熱方式：自然冷卻，無風扇 重量 ：0.3Kg 尺寸 ：105x 74x 30mm （寬 x 深 x 高） |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
3年 |
安裝尺寸（單位：mm）

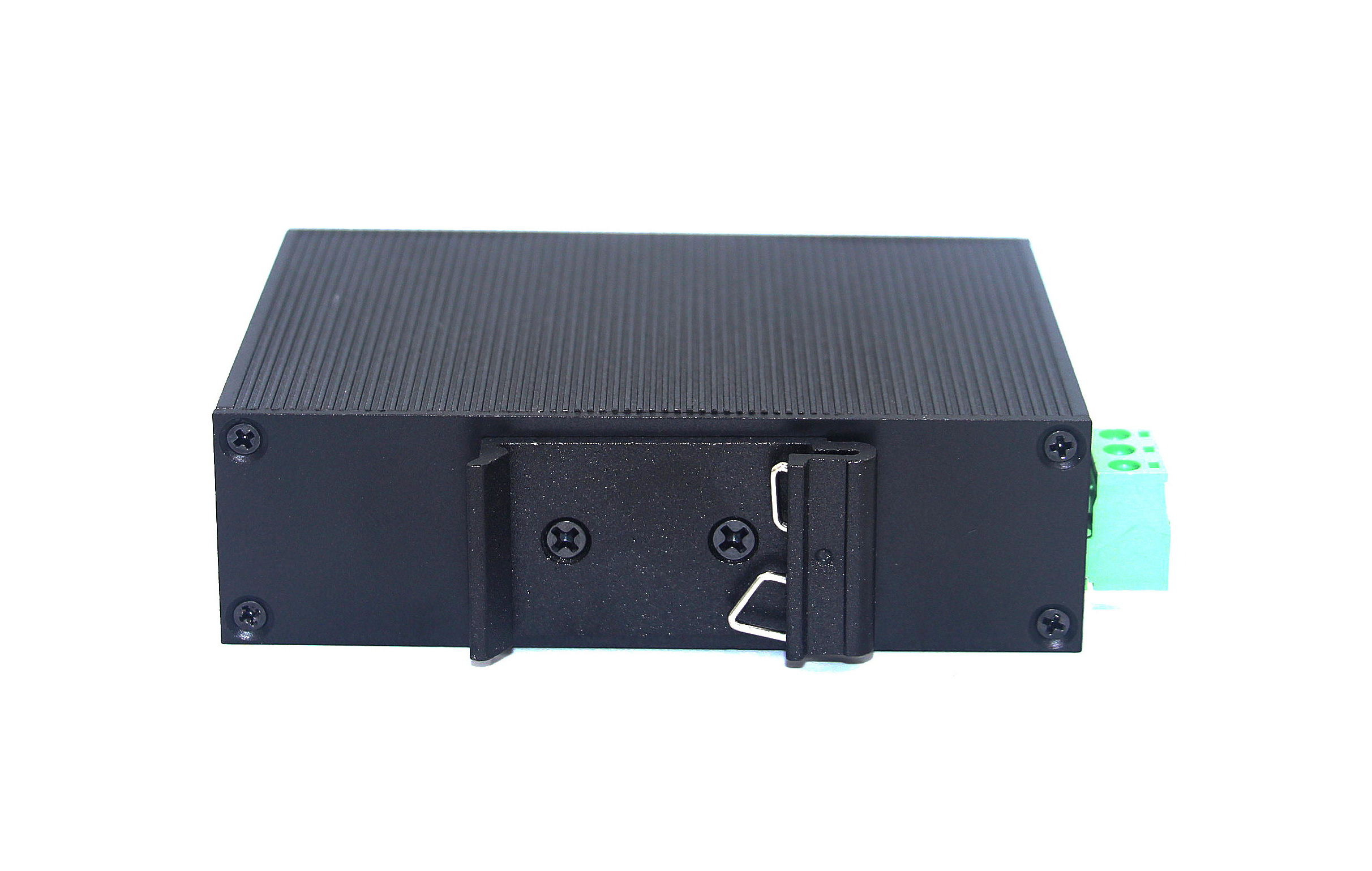

安裝方式
連接示意圖
訂購信息
|
型號 |
描述 |
|
YH300-AF14G-SC20 |
1個千兆光+4個千兆電、SC接口、單模雙纖、20公里、導軌式、DC12-48V供電-寬溫（-30℃-75℃） |
|
YH300-AF14G-SC20A/B |
1個千兆光+4個千兆電、SC接口、單模單纖、20公里、導軌式、DC12-48V供電-寬溫（-30℃-75℃） |
|
YH300-AF14G-SFP |
1個千兆光+4個千兆電、SFP接口（不含光模塊）、導軌式、DC12-48V供電-寬溫（-30℃-75℃） |
