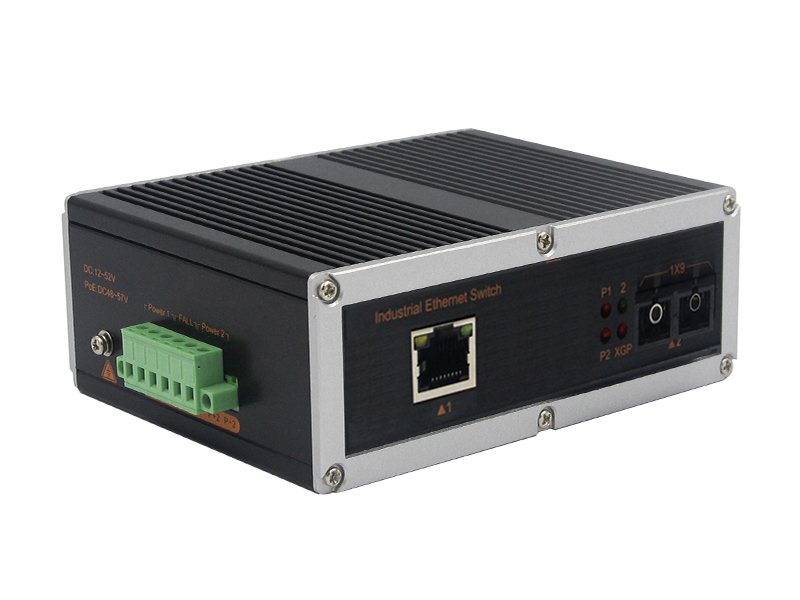

非網管工業交換機 百兆1光1電
百兆1光1電工業級以太網交換機產品符合 FCC、CE、ROHS 標準。此系列交換機具有 -40℃～ 85℃的工作溫度， 具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌式的安裝特性、寬溫操作及擁有 IP40 防護等級的外殼及 LED 指示燈，使之成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
|
技術參數 |
|
|
產品名稱 |
百兆1光1電 非網管工業級交換機 |
|
產品型號 |
YH200-11F |
|
產品描述 |
1路百兆電口+1路百兆FX光口工業級以太網交換機 |
|
端口描述 |
1個RJ45端口+1個光纖接口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
| POE標準 | 標準PoE: IEEE802.3af/ IEEE802.3at |
| PoE端口: 1口支持PoE | |
|
輸出功率: 最大功率15.4W (IEEE 802.3af) 最大功率30W (IEEE 802.3at) POE端口自動識別af/at |
|
| 輸出電壓 : DC48~57V | |
| 供電方式 : 1/2+;3/6- | |
|

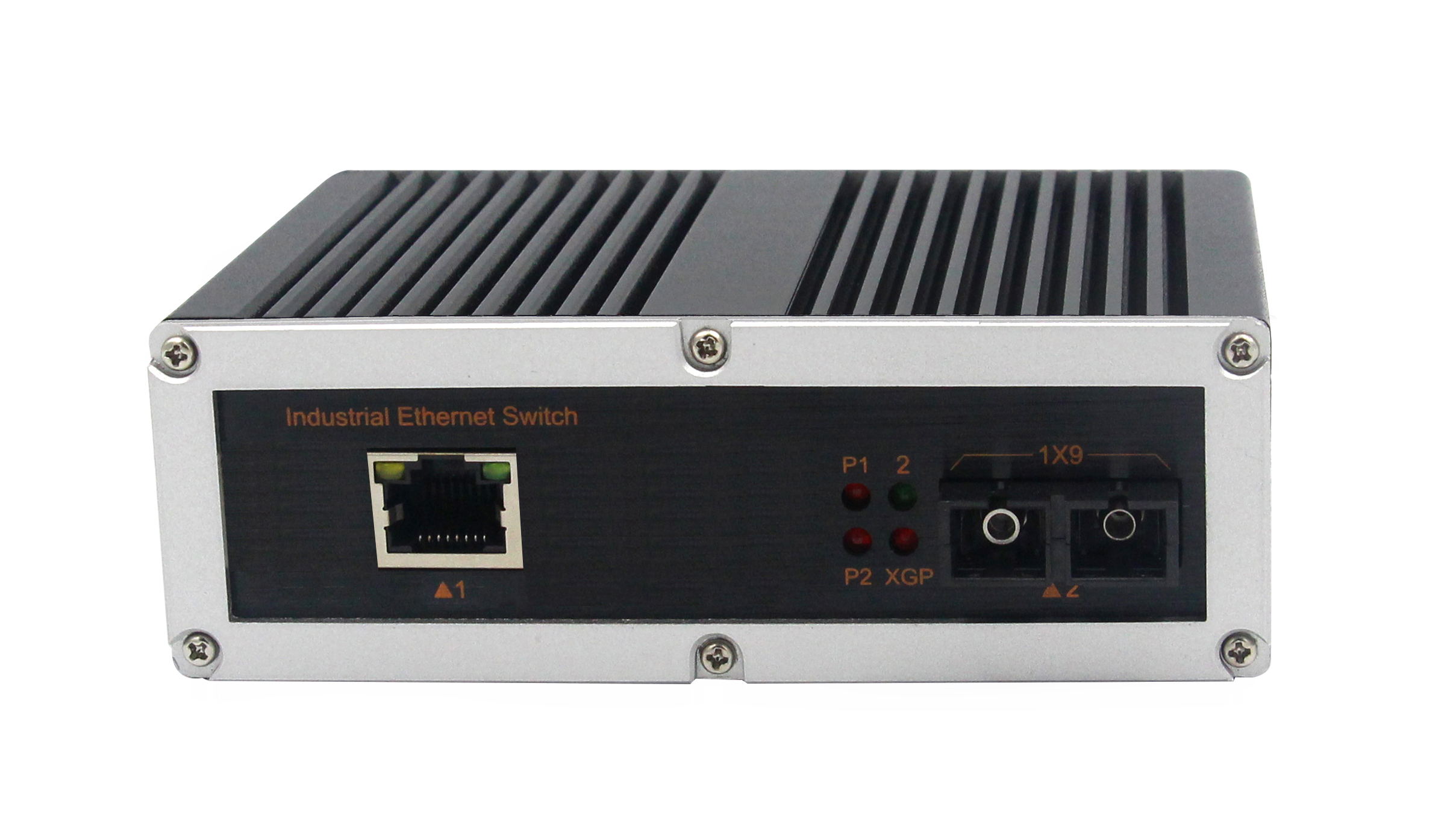

RJ45端口 |
10/100M自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
100BaseFX端口（SC/FC/ST/SFP可選） |
|
交換機屬性 |
<應用層級：二層
背板總帶寬：15.2Gbps 整機包轉發率 ：11.3088Mpps
MAC 表： 1K 包緩沖區：512K 延遲時間：<3μs 交換方式：存儲-轉發
功耗：〈3W |
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|

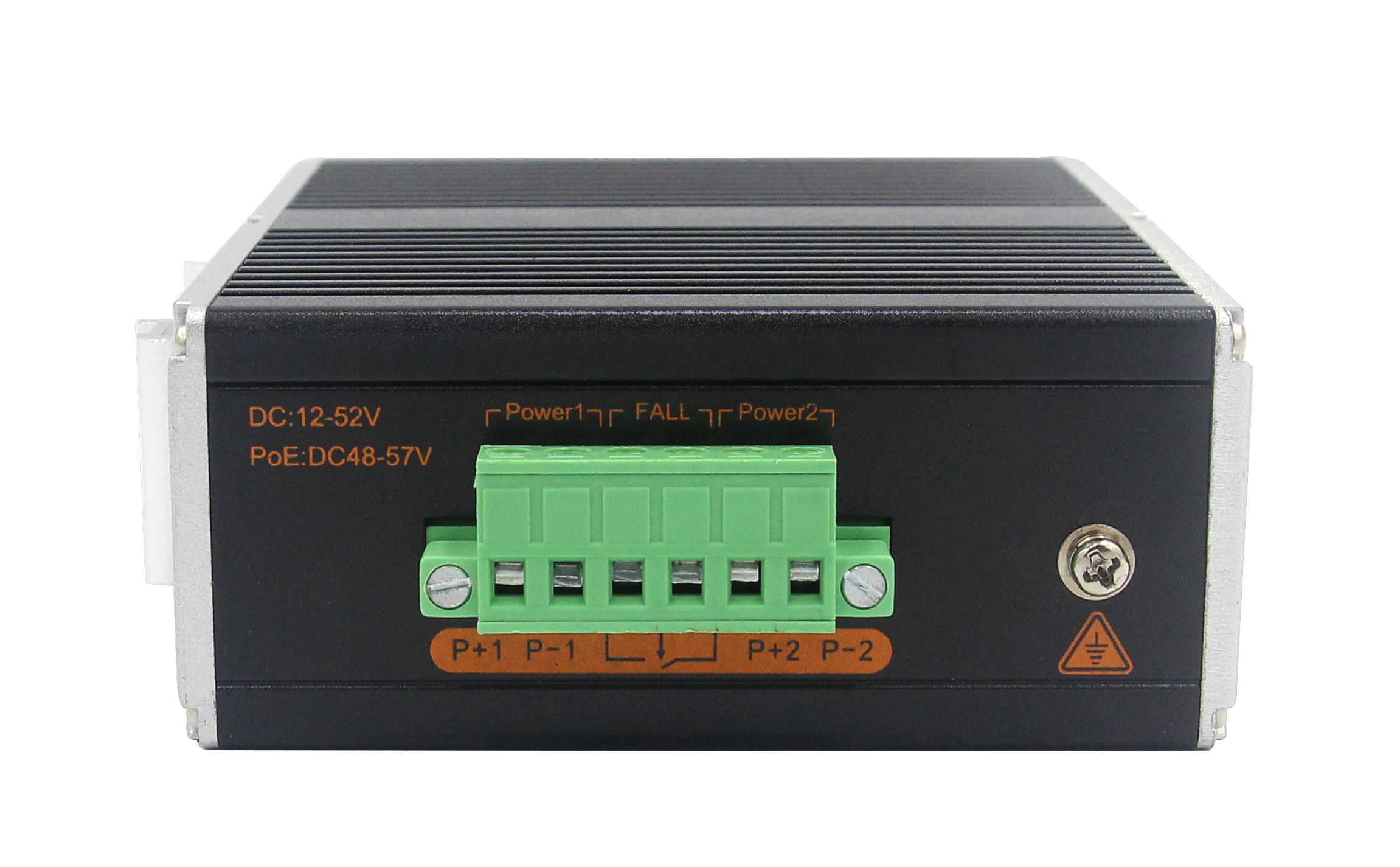

電源 |
輸入電壓：DC48~57V（雙電源冗余備份） 接入端子：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：金屬材質 安裝：DIN 卡軌式，壁掛式安裝 重量：0.36Kg 尺寸：118 x 86 x 39mm（長 x 寬 x 高) |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
安裝方式
連接示意圖
訂購型號
|
型號 |
描述 |
|
YH200-11FP-SC2 |
1個百兆光+1個百兆電、SC接口、多模雙纖、2公里、導軌式，帶PoE功能 |
| YH200-11FP-SC20 | 1個百兆光+1個百兆電、SC接口、單模雙纖、20公里、導軌式，帶PoE功能 |
|
YH200-11FP-SC20A/B |
1個百兆光+1個百兆電、SC接口、單模單纖、20公里、導軌式，帶PoE功能 |
|
YH200-11FP-FC2 |
1個百兆光+1個百兆電、FC接口、多模雙纖、2公里、導軌式，帶PoE功能 |
| YH200-11FP-FC20 | 1個百兆光+1個百兆電、FC接口、單模單纖、20公里、導軌式，帶PoE功能 |
| YH200-11FP-FC20A/B | 1個百兆光+1個百兆電、FC接口、單模單纖、20公里、導軌式，帶PoE功能 |
| YH200-11FP-ST2 | 1個百兆光+1個百兆電、ST接口、多模雙纖、2公里、導軌式，帶PoE功能 |
| YH200-11FP-ST20 | 1個百兆光+1個百兆電、ST接口、單模單纖、20公里、導軌式，帶PoE功能 |
| YH200-11FP-ST20/A/B | 1個百兆光+1個百兆電、ST接口、單模單纖、20公里、導軌式，帶PoE功能 |
